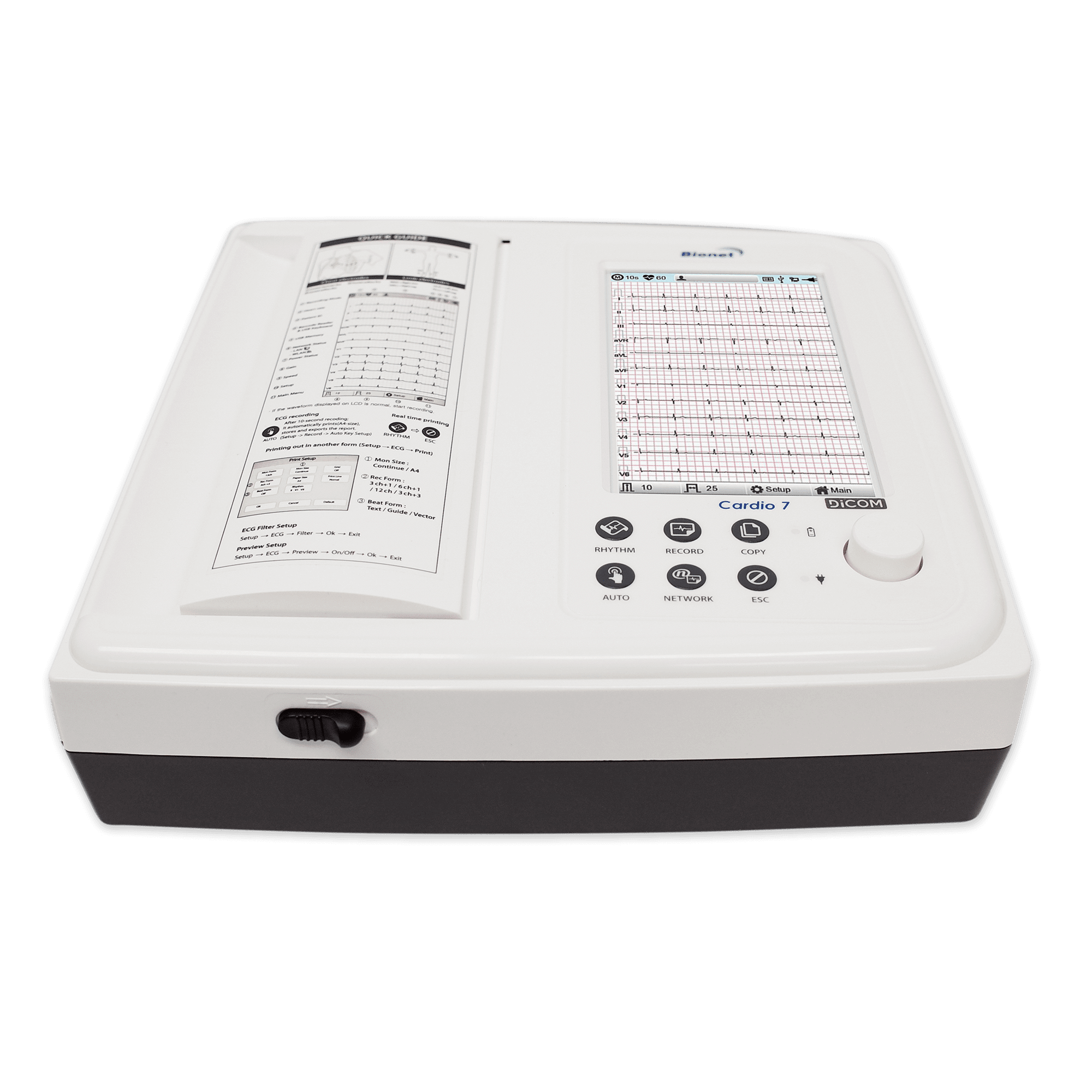

الکتروکاردیوگراف 12 کاناله (ECG / نوار قلب) Bionet مدل Cardio7

الکتروکاردیوگراف ۱۲ کاناله بایونت مدل Cardio7

الکتروکاردیوگراف Cardio7 محصول شرکت Bionet یک دستگاه حرفه‌ای و پیشرفته برای ثبت و تحلیل نوار قلب بیماران است که با پشتیبانی از ۱۲ لید همزمان، دقت بالا و امکانات نرم‌افزاری متنوع، انتخابی مناسب برای بیمارستان‌ها و کلینیک‌ها محسوب می‌شود. این دستگاه مدهای مختلف ثبت شامل خودکار، ریتم، آشکارسازی آریتمی و گزارش‌های ویژه (متنی، راهنما و وکتور) را ارائه می‌دهد و امکان ثبت طولانی‌مدت یک لید از ۱ تا ۱۰ دقیقه را نیز دارد.

نمایشگر و رابط کاربری

Cardio7 مجهز به صفحه‌نمایش رنگی ۷ اینچ TFT با رزولوشن ۸۰۰×۴۸۰ است که علاوه بر نمایش اطلاعات بیمار، ضربان قلب، سرعت و حساسیت، وضعیت منبع تغذیه و پیش‌نمایش لیدها، از طریق صفحه لمسی، کلیدهای میانبر، کیبورد USB و اسکنر بارکد به‌راحتی کنترل می‌شود.

ذخیره‌سازی و ارتباطات

این دستگاه توانایی ذخیره‌سازی ۲۰۰ نوار قلب در حافظه داخلی را دارد و از طریق فلش USB، LAN، RS232 و وای‌فای (اختیاری) امکان انتقال داده فراهم است. خروجی فایل‌ها در فرمت‌های PDF، JPG، XML، MFER و DICOM ذخیره می‌شوند که برای اتصال به سیستم‌های بیمارستانی و نرم‌افزارهای مدیریت اطلاعات پزشکی بسیار کاربردی است.

پرینتر و گزارش‌ها

Cardio7 دارای پرینتر حرارتی داخلی با کاغذ رول و امکان چاپ روی کاغذ A4 و Letter است. رزولوشن چاپ بالا (۸ نقطه در هر میلی‌متر عمودی و ۱۶ نقطه افقی) باعث می‌شود گزارش‌ها کاملاً واضح و دقیق باشند.

دقت و فیلتراسیون

این دستگاه با نرخ نمونه‌برداری ۲۰۰۰ نمونه بر ثانیه کار می‌کند و فیلترهای متنوعی برای حذف نویز دارد:

• فیلتر AC (۵۰/۶۰ هرتز، -۲۰dB یا بهتر)

• فیلتر عضلانی (۲۵–۳۵ هرتز، -۳dB یا بهتر)

• فیلتر درفت پایه (۰٫۰۵، ۰٫۱ و ۰٫۲ هرتز)

• فیلتر پایین‌گذر (خاموش، ۴۰، ۱۰۰، ۱۵۰ هرتز)

سیستم کنترل کیفیت سیگنال شامل تشخیص ضربان‌ساز (Pacemaker)، قطعی لید و اشباع سیگنال است.

مشخصات فیزیکی و الکتریکی

• ابعاد: 300×299×123 میلی‌متر

• وزن: تقریباً ۴ کیلوگرم

• نویز داخلی: حداکثر ۲۰µV

• امپدانس ورودی: بیشتر از ۵۰MΩ

• دامنه ولتاژ ورودی: ±۵mV

• نشت جریان بیمار: کمتر از ۱۰µA

• CMRR: بزرگ‌تر از ۱۰۵dB

• پاسخ فرکانسی: ۰٫۰۵–۱۵۰ هرتز با -۳dB

• ولتاژ آفست DC: ±۴۰۰mV یا بیشتر

• حفاظت: ایزوله شده، مقاوم در برابر دفیبریلاتور و ESU

منبع تغذیه و باتری

• ورودی: 100–240 ولت AC، 50/60 هرتز، ۲–۱ آمپر

• خروجی: ۶۰VA

• باتری لیتیوم-یون قابل تعویض و شارژ با ظرفیت ۶ ساعت استفاده مداوم (یا حدود ۲۰۰ بار چاپ نوار قلب).

شرایط محیطی

• دما: ۱۰ تا ۴۰ درجه سانتی‌گراد

• رطوبت: ۳۰ تا ۸۵٪

• فشار اتمسفر: ۷۰–۱۰۶ kPa

استانداردها و ایمنی

Cardio7 مطابق با استانداردهای بین‌المللی CE، FDA، KFDA، CFDA، NCC و کلاس ایمنی Class I, Type CF ساخته شده است.

متعلقات همراه دستگاه

• کابل بیمار (۱ عدد)

• ست الکترود اندامی (۴ عدد)

• ست الکترود سینه‌ای (۶ عدد)

• ژل ECG (۱ عدد)

• کاغذ پرینتر (۱ رول)

• کابل برق (۱ عدد)

• دفترچه راهنما (۱ عدد)

• راهنمای تشخیص (Diagnosis Guide)
